Tema 3: Seguridad en redes.
1.Criptografía en las redes.
1.-Cifrado de enlace
    El cifrado  de enlace consiste en que el cifrado se establece en el software de red y se manda por la red cifrado. Al llegar al destino el mismo software de red se encarga de descifrar el texto y lo muestra a la aplicación que desea en claro, y lo almacena en claro en el Sistema Operativo por lo que el texto queda expuesto a la seguridad del SO. Si algún individuo viola la seguridad del SO entonces tendrá acceso a nuestro mensaje confidencial.

La ventaja de este cifrado es que todas las aplicaciones de la máquina se benefician de el texto que ya esta cifrado no teniendo que descifrarlo ellas mismas.
El inconveniente más grande es que la seguridad queda al amparo de la seguridad del SO que disponga la máquina. Otro inconveniente es la difícil implementación en una red extensa como es Internet, aunque existe uno bastante extendido como es el IPSEC (el cifrado se realiza en la capa IP del protocolo TCP/IP). Hay otro cifrado de enlace que se aplica en las tarjetas Ethernet.


Cifrado a través de IPSEC (marca roja implica texto claro)

Cifrado a través de Ethernet
    En los dibujos se puede apreciar donde se realiza el cifrado. Hay que observar que se hace dentro de las capas de la red.
2.- Cifrado de extremo a extremo
    En este sistema de cifrado el cifrado al contrario que en el cifrado anterior lo realiza la misma aplicación que lo necesita, enviándolo por la  red cifrado. Una vez llega a su destino es la misma aplicación la que se encarga de descifrar el mensaje.

    Ejemplos de cifrado de extremo a extremo:

SSL / TLS
    El SSL es una implementación de Netscape y TLS es un descendiente casi idéntico a SSL.
    El SSL tiene como objetivos principales la confidencialidad y la autenticación del servidor. Opcionalmente también se puede establecer la autenticación del cliente, pero el servidor puede utilizar sus propios métodos para autentificar al cliente.
    El servidor tiene que tener un par de llaves RSA y un certificado X.509 debidamente firmado por una autoridad certificadora.
    El cliente al establecerse la conexión el servidor debe ponerse de acuerdo con el cliente en algún algoritmo de cifrado simétrico que los dos conozcan con la misma longitud de clave, que será con el que se comunicarán en verdad.
    Una vez establecido el algoritmo simétrico el servidor manda el certificado X.509 que es público. Entonces el cliente lo verifica mediante la firma de la autoridad certificadora (cifrada con la clave privada de la CA).
    Una vez verificado se realiza la verificación que quien nos esta mandando este certificado es su dueño, ya que como este certificado es público es posible que no sea él. Para ello se manda algo cifrado con la clave pública del servidor (retro), podría mandarse cualquier texto pero se opta por elegir un número lo más aleatorio posible ya que si siempre mandamos el mismo texto podría darse el caso que el servidor (o persona que se hace pasar por él) lo adivinase. Para adelantar trabajo en la conexión el número aleatorio se establece como clave de sesión.
    Entonces el servidor la descifra con su clave privada (que solo él debe tener) y se establece la conexión.
    A partir de este momento cualquier intercambio que se haga entre servidor y cliente  o viceversa se cifrará con el algoritmo elegido en común y la clave de sesión establecida.
    Si por algún casual el servidor no pudiese descifrar la clave de sesión daría muestras que no es quien  dice ser y la conexión se pierde,  porque aunque el cliente le mande peticiones cifradas con la clave de sesión aunque quiera no podrá descifrarlo porque no tiene la clave de sesión.
    Opcionalmente se puede autentificar el cliente. Para ello se puede utilizar el sistema user / password que no hay ningún problema en enviarlo por red porque la información esta toda cifrada.
    También puede procederse de la siguiente forma. El servidor le pide al cliente que se autentifique para ello el cliente le manda su propio certificado, del cual el servidor extrae la clave pública (después de comprobar la firma de la CA) y le manda un retro al cliente con un número aleatorio y con ello comprueba realmente si es él o no.
Seguridad en web.
    Se puede restringir el acceso por servidor o por directorio.
    Existen unas directivas que permiten hacer esto:
deny IP1, IP2, IP3 , nombre
allow IP1, IP2, IP3 , nombre
    En la primera directiva se prohibe el acceso a los clientes con IP comenzadas por IP1, IP2, IP3, y aquellos acabados con nombre.
    En la segunda es lo mismo pero en vez de prohibir permitir
3.- Seguridad en el correo electrónico (SMIME).
    Para empezar a hablar del SMIME primero hay que estudiar el MIME ya que el SMIME es un subconjunto del MIME.
    La estructura de un email MIME es: cabecera y cuerpo, ambas separadas por una linea en blanco.
    La estructura de la cabecera es del formato campo : valor (;otracosa = adicional). Veamos un ejemplo:
MIMEversion : 1.0
Content-type : grupo/subgrupo
Content transfer encoding : {7 bits, 8 bits, base 64}.
Content-type.
    Es un campo obligatorio ya que sino el agente de correo no sabe lo que le mandas.
    En este campo se escribe el tipo de aquello que enviamos, por ejemplo image/jpg . Cuando el tipo o subtipo aceptado del todo se añade delante x-. Para enviar más de un tipo por email se utiliza el tipo multipart cuyos subtipos son:     El subgrupo mixed es una forma de indicar que el email se compone de una colección de entidades MIME. Veamos un ejemplo donde se utiliza el multipart / mixed.
MIMEversión : 1.0
Content-type: multipart / mixed; boundary = esto debe ser irrepetible pq separara todo lo que hagamos
{linea en blanco}
 Si te aparece esto es que tu mailer no sabe lo que es el MIME
--esto debe ser irrepetible pq separara todo lo que hagamos
Content-type: text / plain
{linea en blanco}
Esto es ya el mensaje en si
{linea en blanco}
--esto debe ser irrepetible pq separara todo lo que hagamos
Content-type: image / jpg
Content tranfer encoding : base 64
{linea en blanco}
adfhOIAFSDFHOIHJhlkjhlkjyu983579385hfjkh jrehtnlreukhtlkumjh cjhnjhljkhrnjk
jhrqlkehmc hjhlkj4ynkcn nbf4uy4iu3o2yiu43ypoyukjn jm bvbkvlwj4potumkjnñlkjlkj    KLJILJLKJÑ
SMLKGJLKVJK RKLJLKWJLÑKTJWIUIO45JKLNM    LKJLKÑJLJKLMÑLKjlkkjblkjghjkf
{linea  en blanco}
--esto debe ser irrepetible pq separara todo lo que hagamos-
    Este es un ejemplo donde se manda un texto normal y una imagen jpg.
Content tranfer encoding
    Es un campo indispensable ya que nos dice en que formato esta codificada la información del mensaje. Hay tres tipos: SMIME.
    En el SMIME aparecen tipos nuevos tales como:
    Mensaje cifrado
    Aquí esta todo oculto dentro del mensaje cifrado por lo que solo tiene un tipo. Veamos un ejemplo:
MIMEversión : 1.0
Content-type : application / x-pkc7-mime
Content tranfer encoding : base 64

ajeijvmdsakfmkljfñlkjnvauieuicdmlkklfjñveoirumcjkl
fjadmlkfsljvmñlkjeiojmcjklf bhg4uiypoiu985y983ynvhk
iviufmdciajioh njkvitu4m8  io45ujmiomjjñkjalkjdlñk


    El mailer descifra el mensaje elimina la cabecera y lo pega. El resultado es un mail.
    Análogamente la persona que lo envía debe cifrar todo el mail (cabecera incluida) y añadirle la cabecera arriba puesta.
    Mail firmado.
    El objetivo es poder leer el mail aunque no se pueda comprobar la firma, por lo que tendrá dos partes el mensaje en si y la firma.
MIMEversion : 1.0
Content-type : multipart / signed ; protocol ="application/x-pkcs7-signature mical :sh1;
                       boundary =esto debe ser irrepetible pq separara todo lo que hagamos

si ves esto es que no lo tienes bien configurado
--esto debe ser irrepetible pq separara todo lo que hagamos
Esto es el mail en si. Es posible la recursividad ,esto es que dentro de este mail podríamos definir un multipart/mixed que a su vez contuviera otro ... etc
--esto debe ser irrepetible pq separara todo lo que hagamos
Content -type : application / x-pkcs7-signature
Content tranfer encoding : base 64
adfkjakfjsdklfjsdlkfjldksfjkldjf---la firma electrónica--afdkjfkdjfakldjfñ
sfjasdfjkdsajfañljfkldjfewr934uriohfjnbm clirthhnfndkjsfñaoi4uhfjkghrñkth
çtkituqklfnertñuihihnfantñklerjhtqñkjnerklenrlkñjrtñliqnfkmlnfkljrñklrjken
--esto debe ser irrepetible pq separara todo lo que hagamos-

    Debe tenerse en cuenta en no alterar ni siquiera en un carácter el mail una vez firmado porque sino la firma seria errónea
    Mail firmado y cifrado.
    En este punto solo hay que comentar que el mail resultante se debería firmar y luego cifrar  tal y como recomendamos en el tema 2. El mail resultante solo tendría un tipo, porque la firma quedaría oculta dentro del texto cifrado.
2.- Amenazas de la red
        a)Escuchar - sniffing : este tipo de amenaza se produce cuando el interceptor escucha la comunicación a través de la red. Este tipo de intrusión nos preocupa cuando la información no esta cifrada, porque si esta cifrada aunque escuche no se enterara de nada.
    Un ejemplo de sniffing es este dibujo:
    Aqui si A y B se conectan C puede escuchar y ademas si A y B se comunican C y D no pueden utilizar la red.
    Una solución es mantener el cable dentro de otro cable (coaxial) de forma que se produzca el vacío o haya una presión constante de tal forma que cuando alguien pinche el cable varíe la presión y repararlo. Este sistema es muy caro
    Otra solución es implementar la red de forma que se establezcan circuitos virtuales. Es decir que cuando A se conecte con B se establezca ese circuito de información y que C no pueda entrar.
        b) Spoofing - suplantación de identidad (ataque a la autenticidad).
    Esto consiste tal y como su nombre indica en hacerse pasar por otra persona
    Una buena solución es la firma electrónica, guardar la password en un lugar seguro, elegir bien la password, ...
        c) Hijacking - suplantación de conexión
    A se conecta con B, una vez A se ha autenticado frente a B C lo suplanta y se comunica con  B como si fuese A.
    Hay que resaltar que C no necesita autenticarse frente a B porque ya lo ha hecho A.
    Soluciones:         d) DOS - denial of service
    Esta amenaza consiste en atacar a un punto dejando fuera de funcionamiento sus servicios. Sobre todo se utiliza para atacar servidores.
    Tambien puede darse por un mal diseño de la arquitectura (por ejemplo un determinado sistema es diseñado para 100 peticiones, si en un determinado momento se efectuan más peticiones se produce una denegación de servicios.
        e) Intrusión.
    Esto es entrar en el servidor sin autenticación. Es la más frecuente y va relacionado con los fallos del software (bugs).
        f) Ataque DNS
    Consiste en hacer que el DNS de IP falsas
3.- Cortafuegos (Firewall)
    Para protegerse de amenazas una empresa que tiene instalada una red local puede establecer una maquina de forma que filtre los paquetes que lleguen a  través de Internet.
    Para ello se utiliza la técnica de filtrado de paquetes que consiste en permitir o evitar el paso de ciertos paquetes.
    Los paquetes a nivel de TCP se distinguen por el puerto destino y por el puerto origen.
    Los paquetes a nivel del protocolo IP se diferencian por la IP origen y por la IP destino.
    Si fusionamos los dos protocolos (TCP/IP que es el que se usa para acceder a Internet normalmente) podemos restringir el acceso o permitir a paquetes segun su puerto/IP  de entrada/salida.

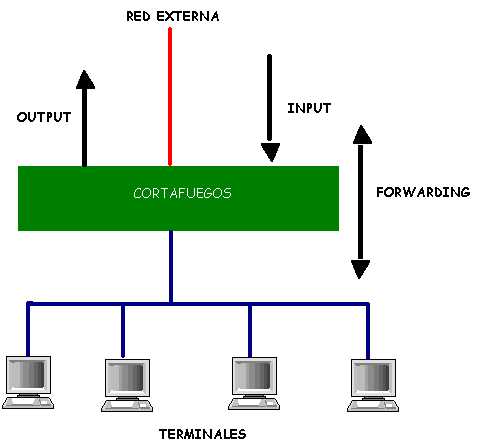

   El proceso mediante el cual el cortafuegos filtra los paquetes se le denomina forwarding.
    También el cortafuegos puede ser una máquina con "vida propia" (que tenga un sistema operativo instalado y que algunos paquetes vengan dirigidos directamente) por eso se definen también los siguientes procesos:
  1. Input: esto es cuando llega un paquete al cortafuegos procedente de la red externa. Logicamente el forwarding no tiene sentido si para ese paquete no esta activado el input, porque para entrar en la red corporativa tiene que pasar primero por el cortafuegos.
  2. Output: análogamente se define este proceso que es lógicamente el contrario al anterior.
    Cuando un paquete es rechazado por el cortafuegos tiene dos alternativas:     El administrador del sistema al configurar el cortafuegos tiene dos alternativas:
  1. Politica abierta: en esta politica lo que se hace es permitir que pasen todos los paquetes excepto aquellos señalados explicitamente.
  2. Politica cerrada:  se prohíbe todos los paquetes y se permiten algunos paquetes. Esta implementación es más difícil en la médida en que no solo hay que permitir  que salga un cierto paquete sino que hay que permitir que entren los paquetes respuesta. Para ello se permite la entrada a aquellos paquetes que tienen el bit ACP activo ( este bit esta activo siempre y cuando los paquetes sean respuesta de algún otro paquete).

La linea roja simboliza los peligros de Internet y la linea azul la seguridad del que se siente protegido.
